神经影像入门:「脑动静脉畸形」这样看

2018-09-03 20:13 来源:丁香园 作者:xiongyi1833
字体大小
- | +

写在前面:感谢作者分享,图片版权属于原作者,仅供学习交流使用。

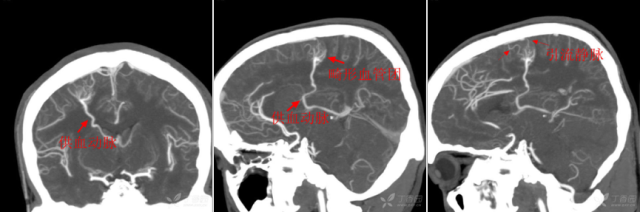

  1. 右侧额颞叶动静脉畸形,供血动脉来自右侧大脑中动脉,粗大引流静脉汇入上矢状窦;

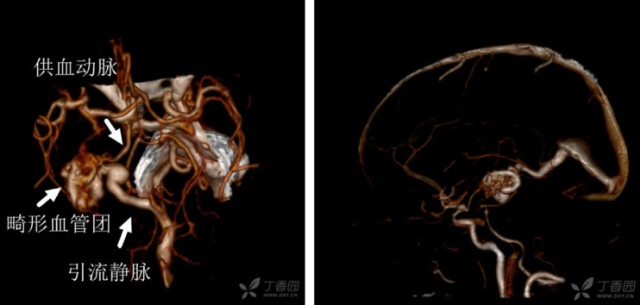

  2.  左侧颞叶深部动静脉畸形,供血动脉来自左颈内动脉终段,引流静脉沿左侧环池汇入大脑大静脉-直窦;



  3. 右侧颞叶动静脉畸形,供血动脉来自右侧大脑中动脉、大脑后动脉,大部分粗大引流静脉汇入上矢状窦,少部分引流静脉汇入大脑大静脉;



  4. 右侧颞顶叶动静脉畸形,供血动脉来自右侧大脑中动脉,引流静脉汇入上矢状窦;



  5.  右侧额叶动静脉畸形,供血动脉来自右侧大脑后动脉远端分支,引流静脉汇入上矢状窦;



  6. 左额颞枕顶叶动静脉畸形合并动脉瘤,供血动脉来自左侧大脑中动脉,大部分粗大引流静脉汇入上矢状窦,少部分引流静脉汇入大脑大静脉。
